電纜局部放電在線監測系統方案
1.系統概述
局部放電監測系統通過監測電纜接頭接地線上安裝的局部放電檢測設備，實時檢測電纜內部發生的局部放電信號，有效地去除干擾信號。局部放電信號通過光纜傳輸?shù)阶冸娬颈O(jiān)控服務器電纜集控中心，并通過分析系統對局部放電的類型和局部放電水平進行分析判斷，評估局部放電的影響，判斷設備絕緣狀態，并給出相應設備維護維修指導方案。
2.系統組成
局部放電監測系統由多個模塊構成，分別為：傳感器模塊、數據采集模塊、數據服務器模塊以及數據傳輸模塊構成。
局部放電監測系統為分布式結構，即電纜接頭局放信號通過分布在各個監測點的高速采集模對信號進行選通、放大、采集，轉換成數字信號，經過網絡把數據傳送到數據服務器，由數據服務器統一對信號進行計算、分析操作。系統結構如圖1所示：

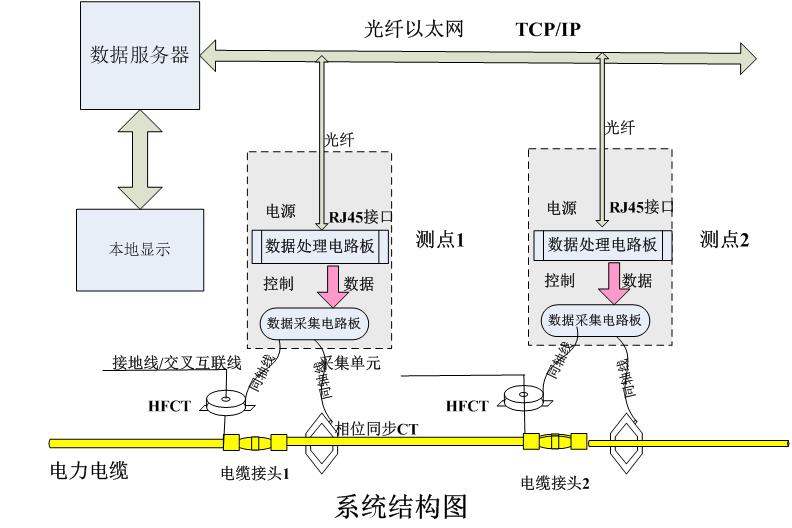

圖1 系統組網結構圖
典型系統包括：
主站計算機系統（網絡通信接口、軟件平臺和FET-8901C專用軟件）
高速數據采集模塊
工頻觸發模塊
信號多路選通調理模塊
電源模塊
3.系統特點
（1）采用“噪聲統計分析”方法配合軟硬件濾波，屏蔽等手段，對于變電站中常見的電暈放電干擾（主要集中在200MHz以下頻段）和移動通訊等確定頻段的干擾信號，可以有效抑制。對重復出現的干擾信號，可以根據信號的波形特征、頻譜特征和工頻相關性進行識別和消除。
（3）獨有的“異常周期數”判別法可百分之百排除開關操作產生的短時放電干擾。
（4）異常報警功能：報警策略包括閥值報警、趨勢報警，并可根據局部放電嚴重程度給出不同的報警級別（預警、一般性缺陷、嚴重故障）。
（5）放電類型識別功能：系統能自動判斷出自由金屬顆粒放電，懸浮電位體放電，絕緣件內部氣隙放電，沿面放電，金屬尖端放電等多種典型放電類型，給出各類放電發生的可能性，診斷結果簡單明確。
