礦井在線監測火災預警系統方案
1.系統概述
煤礦、發電廠及其它大型廠礦內部大量的動力電纜和控制電纜分布在電纜溝、電纜橋架、電纜夾層內，并且大量使用輸煤皮帶。這就造成了火災隱患，具體體現在以下兩個方面：
（1）各種電纜尤其是高壓動力電纜，其負載過大、電纜接頭老化等原因會導致溫度升高，溫度過高容易引起火災，導致發電業務中斷。

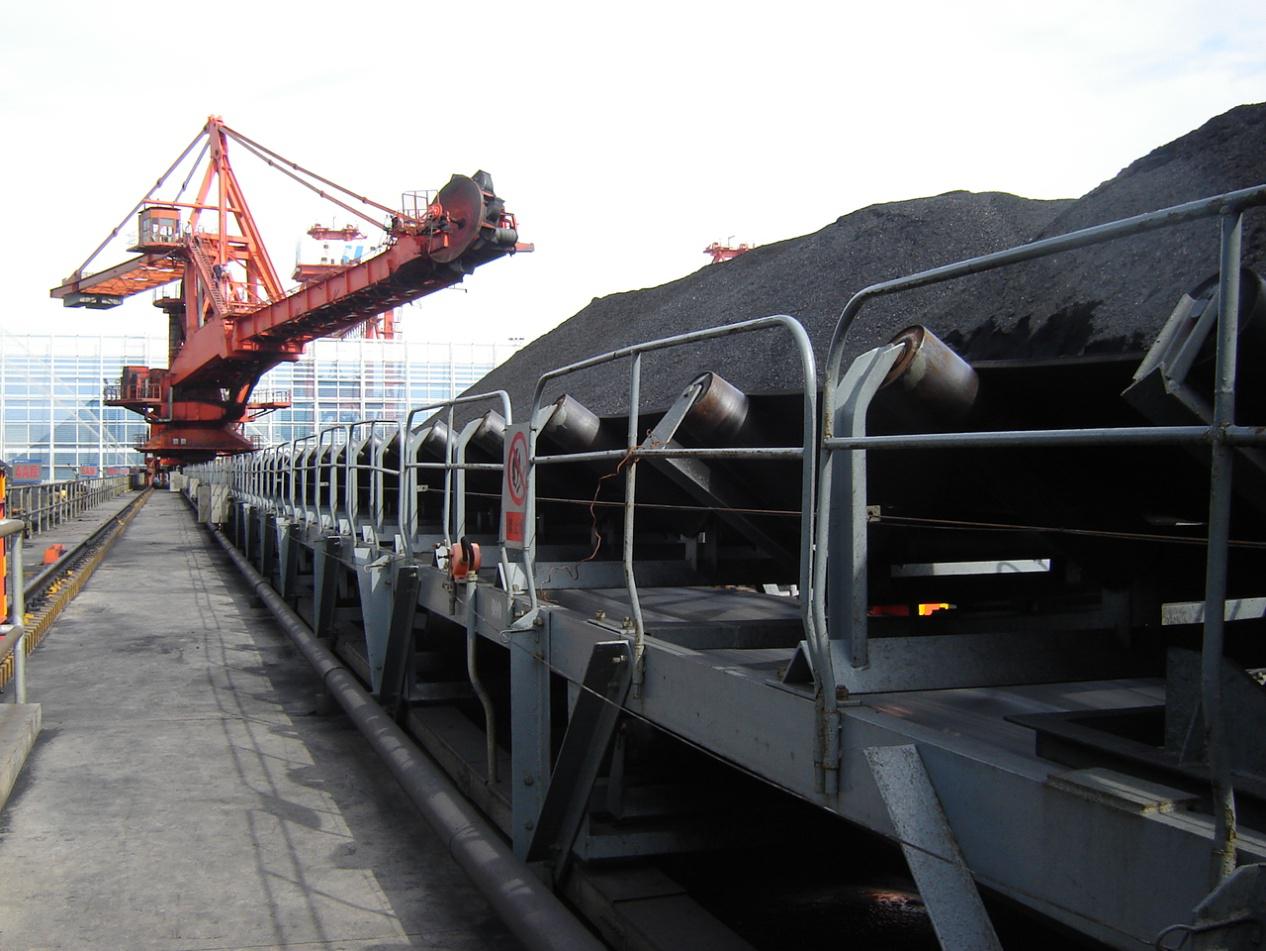

（2）輸煤皮帶經常不間斷運行，可能會導致輸煤皮帶與其它部分摩擦升溫，如果未能及時發現，可能引發火災。
深圳市迅捷光通科技有限公司基于分布式光纖傳感技術研制開發的新型火災探測系統，通過實時檢測感溫光纜中背向散射光信號強度隨溫度的變化情況，可實現對礦井電力系統傳輸電纜及輸煤皮帶的在線實時溫度監控和火災預警報警。
2.系統組成

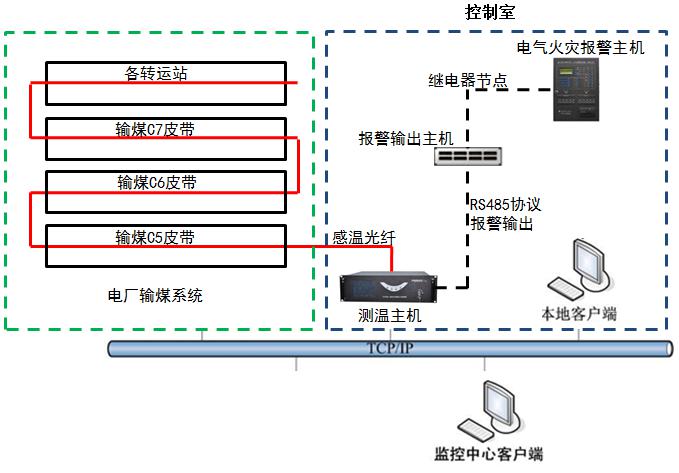

圖1 礦井在線式火災預警組網圖
如圖1所示，測溫主機單條光纜最遠覆蓋距離8km。一臺測溫主機共有8個通道，其中1#、2#通道光纖沿傳輸電纜部署感溫光纜，3#、4#通道分別測試輸煤皮帶。光纖測試電纜線溫度可采用蛇形布線法將光纖緊貼電纜線敷設。測溫主機的輸出信號送到上位機進行集中顯示和報警輸出，并可以送到火災報警控制器進行告警和消防聯動。如果要在遠端集中監控所有測溫主機，每個測溫主機側要增加遠程通信模塊，方便遠程進行集中監控。
3.系統優點
迅捷光通科技有限公司適時地開發出分布式光纖感溫火災探測系統用于礦井電纜、輸煤皮帶等的溫度實時監測，并進行預警和報警。該系統采用了全光纖傳感無源測溫方式，消除了監測系統自身的安全隱患，極大提高了監測系統對電力溫度監測的可用性。該光纖測溫系統被很多煤礦、電廠、大型廠礦和供電公司使用，大大降低了火災事故的發生，真正地做到防患于未然，符合電力行業“安全第一，預防為主”的安全思想。將火災消滅在萌芽狀態。
